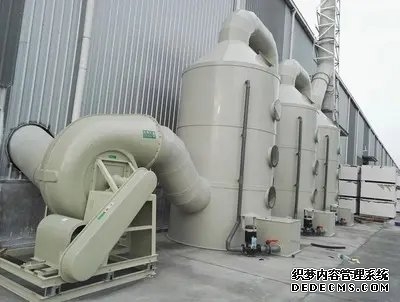

廢氣吸收塔的外徑偏差對安裝及性能的影響



廢氣吸收塔作為工業廢氣處理系統的核心設備，其結構精度直接影響安裝效率、運行穩定性及處理效果。外徑偏差（即塔體實際外徑與設計值的偏離）是制造和施工中常見的問題，本文將從安裝過程和運行性能兩個維度，系統分析外徑偏差的影響機制及應對策略。



一、外徑偏差對安裝過程的影響

1. 基礎與支撐結構適配性下降

   安裝定位困難：吸收塔通常通過地腳螺栓固定在混凝土基礎上，若外徑偏差超出允許范圍（如±5mm以上），會導致預埋件與塔體法蘭或支座無法精準對接，需現場切割或調整基礎尺寸，增加施工成本。

   應力集中風險：強行安裝可能使塔體局部承受額外機械應力，長期運行易引發焊縫開裂或結構變形。



2. 附屬設備連接失效

   管道接口錯位：循環泵、風機等配套設備的進出口管道采用法蘭連接，外徑偏差會導致法蘭面平行度超差，引發密封不嚴（泄漏風險）或螺栓預緊力分布不均（法蘭變形）。

   內件安裝精度受損：填料層、除霧器等內部組件需嚴格按塔體內壁間隙設計（通常為±3~5mm），外徑過***會使填料與塔壁摩擦增***，影響氣液分布；外徑過小則導致填料裝填困難，甚至無法安裝。



3. 垂直度與同心度失控

   多塔串聯或與煙囪對接時，外徑偏差會累積為系統整體偏移，破壞氣流對稱性，增加局部阻力（壓降升高5%~10%），嚴重時誘發振動和噪聲。



二、外徑偏差對運行性能的影響

1. 氣液傳質效率降低

   氣相流場紊亂：塔體外徑偏差可能導致內部截面形狀失圓（如橢圓度超標），改變氣體流速分布，形成渦流區或死區，降低氣液接觸效率。實驗數據顯示，當截面橢圓度＞2%時，傳質單元高度（HTU）可增加8%~15%。

   液相分布不均：噴淋系統按設計外徑布置噴嘴，若塔體實際外徑偏***，部分區域覆蓋不足，出現“干區”；偏小則導致液體飛濺，增加夾帶風險。



2. 壓力損失與能耗上升

   不規則的塔體輪廓會增加氣體流動阻力。以直徑3m的吸收塔為例，若局部外徑偏差達10mm，相當于縮小有效流通面積約0.7%，對應壓降升高約200Pa，年運行電費增加3%~5%（按風機功率100kW計）。



3. 材料腐蝕加速

   外徑偏差引發的縫隙（如塔體與防腐襯里間）易造成介質滯留，形成濃差電池腐蝕；對于玻璃鋼（FRP）材質，固化工藝不當導致的外徑波動還會引入微裂紋，縮短使用壽命。

三、關鍵控制指標與***化建議

| 項目         | 允許偏差范圍       | 檢測方法               |

|------------------|-----------------------|---------------------------|

| 塔體外徑公差     | ±3~5mm（根據DIN/ISO標準） | 激光測距儀、周長卷尺      |

| 橢圓度           | ≤1%設計直徑           | 兩點法測量***/***小直徑   |

| 法蘭面平行度     | ≤0.5mm/m              | 塞尺配合水平儀            |



***化措施：

制造階段：采用數控纏繞/焊接工藝，實時監控模具精度；對***型塔體實施分段制造+預拼裝驗證。

運輸防護：使用剛性吊具避免吊裝變形，必要時加裝臨時外支撐。

安裝校準：采用三維可調支架，利用液壓千斤***逐步糾偏，禁止強制組對。

驗收規范：參照《鋼制化工容器制造技術規范》（GB 150）進行二次復核測量。



結論

廢氣吸收塔的外徑偏差具有顯著的“木桶效應”——即使微小的尺寸誤差也可能通過連鎖反應放***至整個系統的可靠性。建議從設計源頭明確偏差容限，結合數字化監測手段實現全過程管控，***終保障廢氣處理效率與經濟性。
